落锤式冲击试验机

落锤式冲击试验机

产品详情

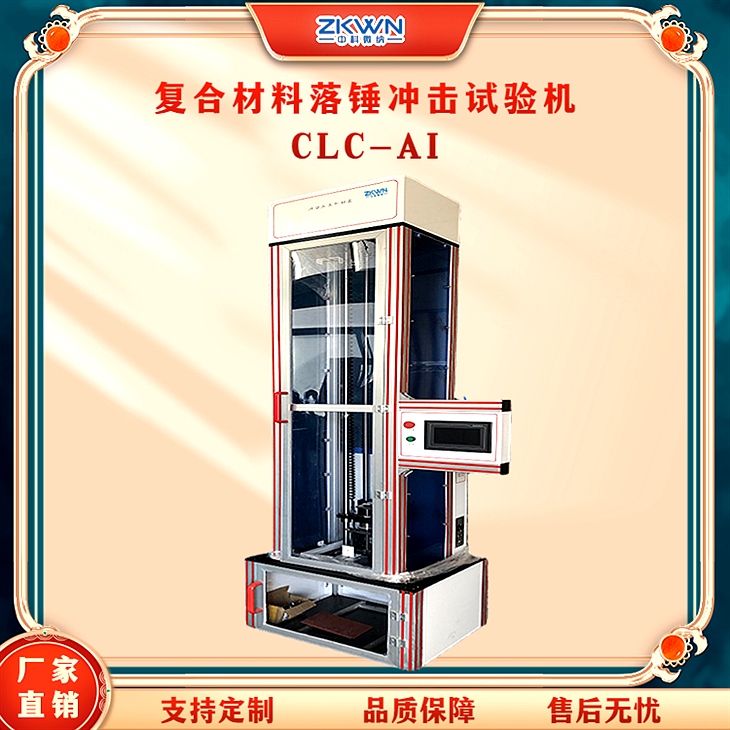

仪器化复合材料落锤式冲击试验机

设备名称:仪器化复合材料落锤式冲击试验机

设备型号:CLC-AI

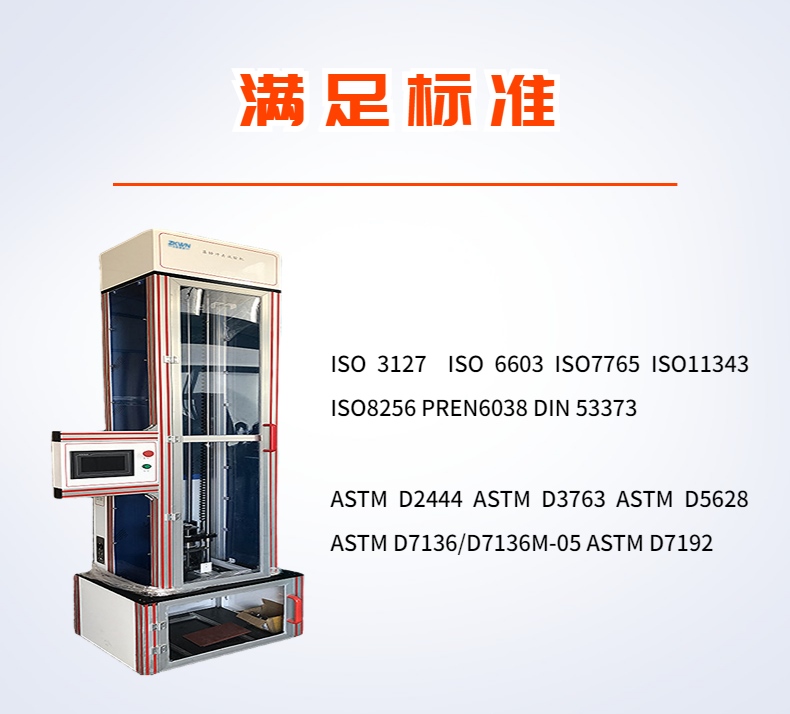

一、满足标准:

      ISO 3127  ISO 6603 ISO7765 ISO11343 ISO8256 PREN6038 DIN 53373

ASTM D2444 ASTM D3763 ASTM D5628 ASTM D7136 ASTM D7192

二、仪器概述:

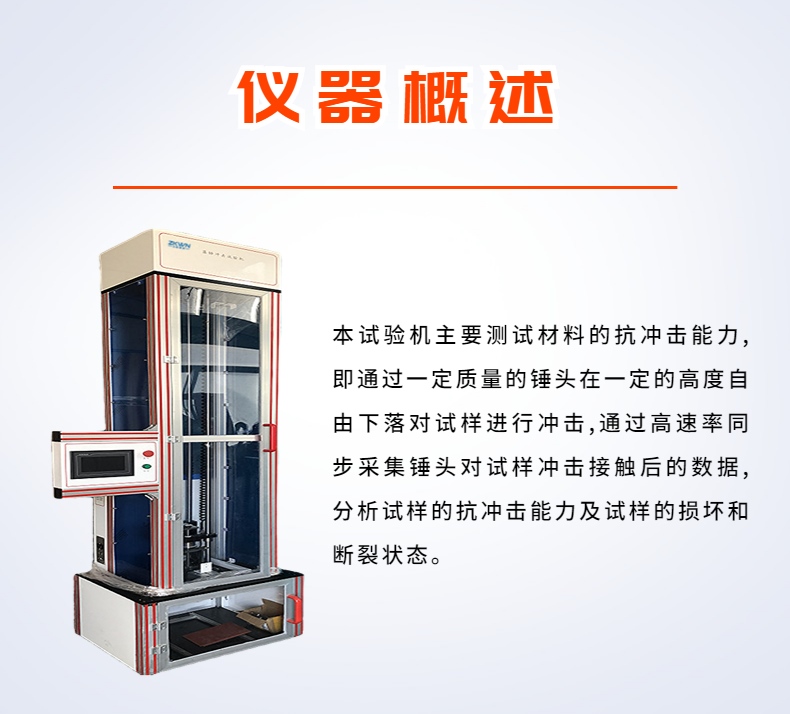

  落锤式冲击试验机主要测试材料的抗冲击能力,即通过一定质量的锤头在一定的高度自由下落对试样进行冲击,通过高速率同步采集锤头对试样冲击接触后的数据,分析试样的抗冲击能力及试样的损坏和断裂状态。

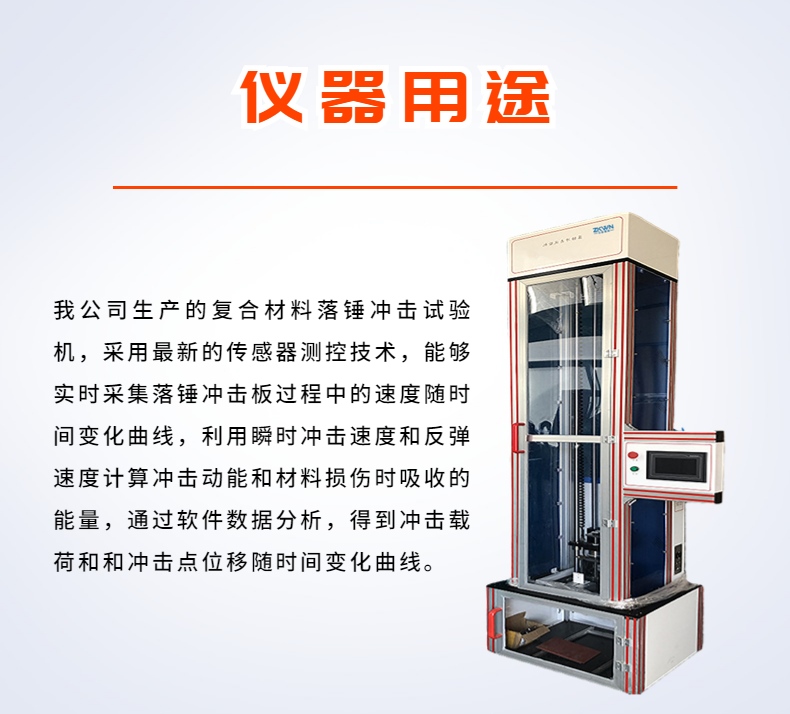

我公司生产的复合材料落锤冲击试验机,采用较新的传感器测控技术,能够实时采集落锤冲击板过程中的速度随时间变化曲线,利用瞬时较大冲击速度和较大反弹速度计算冲击动能和材料损伤时吸收的能量,通过软件数据分析,得到冲击载荷和和冲击点位移随时间变化曲线。

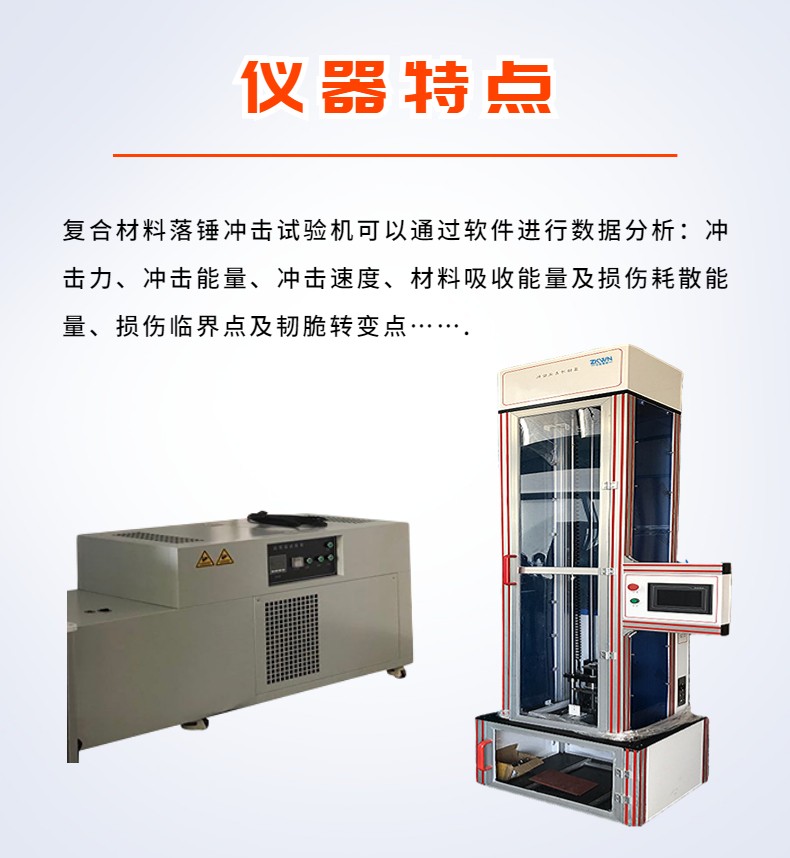

本复合材料落锤冲击试验机可以通过软件进行数据分析:较大冲击力、较大冲击能量、较大冲击速度、材料吸收能量及损伤耗散能量、损伤临界点及韧脆转变点…….

三、仪器优势说明

1、水平校准:主机可以水平调整,保证落锤的垂直度

2、移动便捷:安装有可移动地脚,保证移动方便

3、数据有效:同时安装有冲击力传感器和加速度传感器,动态显示双趋势冲击图,对测试数据进行有效对比,便于对测试数据的有效性,进行判定

4、三维图形:能够对冲击点进行三维立体梯形模拟展示,更形象和直观

5、二维图形:能够对冲击点进行二维云图模拟展示,更形象和直观



6、冲击形变:能够对锤头冲击试样过程中,对试样的冲击形变,进行模拟影像回放,并可以计算出形变量数值

7、冲击速度:冠测自主开发的采集冲击速度光栅,响应时间0.5μs(市场上现有产品,响应时间无法满足测试需求)

8、数据采集:数据采集卡直接采集传感器的mv电压信号,采集速度更快,              精度更高(如经过放大器后采集,会有延时,信号会失真)

9、核心部件:冲击力传感器、数据采集卡,都是进口部件,保证数据的稳定性和可靠性

10、冲击方式:可按冲击能量、冲击高度、冲击速度三种方式可选

11、冲击加速:需要弹簧加载,自动加载到合适的位置,进行释放

四、产品特点:

1、高度可以通过软件自由设置

2、锤头高度调节通过高精密滚珠丝杠进行传动,精度高,无噪音

3、锤头大小尺寸可以更换

4、锤头质量可以自由更换

5、试验状态全封闭,保证实验的安全性和可靠性

6、具有防回弹系统,防止锤头的二次冲击,对试样进行保护

7、2MHZ高速数据采集系统,保证数据的真实性和准确性

8、上下分体式结构,是锤头与试样分离,便于试样的安装

9、专用试样安装支架,便于试样的安装和取样

10、通过气动集成系统锁紧和释放锤头,响应速率快,无延时

11、具有断电保护功能,保证断电时锤头不会意外落下

12、整个试验机四周配备安全防护装置,防止断裂试样飞溅,同时防护门有自锁功能,在门打开的情况下,试验机会自锁,主要操作无效,从而防止误操作,保证试验人员的安全

13、主机结构稳定,冲击后不会晃动,同时多次冲击后各部件不会松动

14、高硬度光滑导轴,耐磨性好,长期使用,不会有划痕

15、锤头及其连接装置硬度高,抗冲击性强,使用寿命长

16、冲击条件设定:高度设定   能量设定   速度设定

17、能够打印试验报告,同时支持导出数据及曲线

18、曲线显示:能够显示冲击力-位移、冲击力-时间、位移-时间、能量-位移、能量-时间等曲线,可以同时叠加出现,也可以选择显示其中一条曲线。

五、技术指标:

1.有效冲击高度:2500MM

2.较大冲击能量:500J

3.锤头质量:≥15KG

4.砝码质量:根据客户要求配置

5.落锤冲头直径:平面锤头,直径80mm

6.锤体及砝码质量偏差:≤±1%,配重砝码质量误差:≤±0.5%

7..冲击对中偏差 : ≤±1mm

8.锤头硬度:HRC60 ~ 65

9.试样夹具:试样夹持夹紧力:≥1100N

10.设备采用微机控制:实现冲击力与时间、变形与时间和能量与时间等曲线

11.设备具有防二次冲击

12.可以自由设置锤头上升的高度和冲击能量。

13.设备具有自动找零点功能。

14.锤头击穿材料后锤体与设备底板具有缓冲装置

15.锤头升降速度0.1mm/min---1000mm/min无极可设置,具有高低限位保护。

16.设备具有故障、门联锁等报警功能。

17.整机采用落地式刚性底座,独立的试验空间和锤头升降空间且都配有独立试验门并有门联锁功能。

18.试验空间内的试样夹具具有对中功能且方便更换试样夹具。

19.设备能打印试验报告同时支持数据导出功能(WORD,PDF)

20.设备总高度≦3.5米

21.设备重量约200KG

22.设备能调节水平。

23.供电电压220V/50Hz

六、环形式冲击力传感器

1、0.05-1 mV/lbf 灵敏度

2、-51至121℃使用温度

3、谐振频率>75 kHz

4、冲击量程:100kN量程

七、美国NI高速采集卡

1、采集频率:2MHZ

2、内置数模转换器:16bit

八、冲击加速度传感器

   1、灵敏度:2pC/ m/s-2

2、频率响应:1~12000Hz

3、安装谐振频率:40kHz

4、线性:≤1%

5、较大可测加速度:5000g
