体积电阻率测试仪主要特点及工作原理

一、体积电阻率测试仪主要特点。

宽0.01×104ω~1×1018ω的电阻测量范围。

电流测量范围为2×10-4A~1×10-16A。

体积小,重量轻,精度高。

电阻.电流双显示。

性能稳定,读数方便。

  所有测试电压(10V/50V/100/250/500/1000V)在测试过程中直接阅读电阻结果,避免了不同测试电压或不同测量范围乘以系数的不便,使得测量超高电阻和用万用表测量普通电阻一样简单。

  体积电阻率测试仪不仅可以测量超高电阻,还可以测量微电流。

二、体积电阻率测试仪技术指标。

1.电阻测量范围:0.01×104ω~1×1018ω。

2.电流测量范围为:2×10-4A~1×10-16A。

3.显示方式:数字液晶显示。

4.内置测试电压:10V.50V.100V.2500.1000V。

5.基本准确性:1%(*注)

6.使用环境:温度:0℃~40℃,相对湿度80%

7.机内测试电压:任意切换10V/50V/100/250/1000V。

8.供电形式:AC220V,50HZ,功耗约5W。

9.仪器尺寸:285mm×245mm×120mm。

10.质量:约2.5公斤。

三、工作原理。

  根据欧姆定律,被测电阻RX等于电压V除以通过的电流I。传统高电阻计的工作原理是测量电压V的固定值,并通过测量取样电阻的电流I获得电阻值。从欧姆定律可以看出,由于电流I与电阻成反比,而不是成正比,电阻的显示值是非线性的,即当电阻无限时,电流为零,即表面为零,附近的刻度非常密集,分辨率度是非线性的。由于测量了不同的电阻,其电压V也会发生一些变化,因此普通高电阻计精度差,分辨率低。

  该仪器还测量了电阻两端的电压V和流过电阻的电流I,计算电压除以电流,然后通过A/D转换显示电阻值。即使电阻两端的电压V和流过电阻的电流I同时发生变化,其电阻值也不如普通高电阻计。

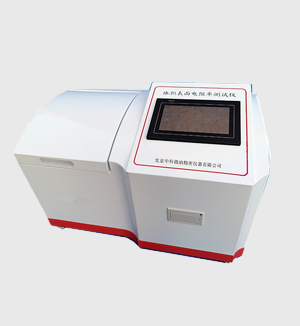

触摸屏全自动体积表面电阻率测定仪
