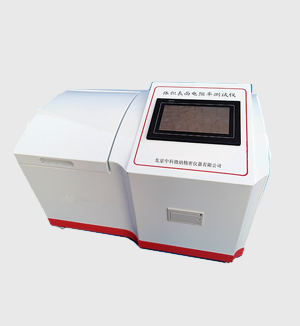

使用体积电阻率测试仪方法
使用体积电阻率测试仪方法
连接电源线和测试线:确保电源为220VAC/50Hz,连接测试线(红线为高压线红线柱,屏蔽线连接电流输入端),并根据不同测量使用不同的电极;连接测试样品时,关闭电源,防止测试电压电人。
量程为104档。
选择合适的测量电压:选择电压后面板的开关,注意:在测试过程中不要随意改变测量电压,测试设备或测试仪器可能会因电压过高或电流过大而损坏。
接通电源。
零调整:主机供电后,在不连接屏蔽箱前进行零调整,使电流表显示为000。如果连接到电阻箱或被测对象,零调后的测量会产生很大的误差。一般来说,一次零调后,测试过程中不需要零调。
测试:每次停留3~5秒观察显示数字。当测量电阻大于仪器测量范围时,电阻表显示1。此时,体积电阻率测试仪应继续拨打测量范围较高的位置。当测量仪器有显示值时,应停止。当前数字乘以等级,即测量电阻值。显示数字时,不要拨打更高的等级。测量仪器是否过量,机器内的保护电路是否开始工作,仪器的测量精度会降低。
测试结束后,将测量范围拉至104档,然后关闭电源。每次测量时,应将测量开关拨回1040调整档或低范围位置,以免在启动或测量端短路时损坏仪器。
测量1015Ω以上超高电阻后,用欧姆定律除以电压计算电阻。详见本说明中8.1015Ω以上电流和超高电阻的测量内容。
体积电阻和表面电阻转换:在测试过程中,当使用屏蔽箱进行体积电阻和表面电阻转换时,必须关闭电源进行齿轮转换,否则会显示或损坏。
以上就是小编为大家介绍的体积电阻率测试仪,感谢大家耐心的阅读!
