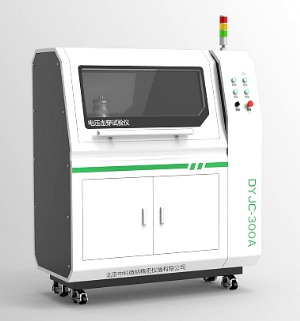

耐电压测试仪的结构及组成

耐电压测试仪又称电气绝缘强度试验仪或介质强度试验仪。在电气带电部分和非带电部分之间施加规定的交流或DC高压（通常为外壳），以检查电气绝缘材料的耐压性。在长期工作中，电器不仅要承受额定工作电压，还要承受短时间高于额定工作电压的过电压（过电压值可能是额定工作电压值的几倍）。在这些电压的作用下，电气绝缘材料的内部结构将发生变化。当过电压强度达到一定值时，材料的绝缘将被打破，电器将无法正常工作，操作人员可能触电，危及人身安全。

耐电压测试仪的结构及组成。

(1)升压部分。

调压变压器、升压变压器及部分电源连接切断开关。

连接220V电压，切断开关，将调压变压器的输出连接到调压变压器上。用户只需调整调压器即可控制升压变压器的输出电压。

(2)控制部分。

电流采样由时间电路和报警电路组成。当控制部分收到启动信号时，仪器立即连接到升压部分的电源。当测量电路的电流超过设定值并发出声光报警时，立即切断复位或时间到达信号。

(3)显示电路。

显示器显示升压变压器的输出电压值。电流取样部分的电流值和时间电路的时间值一般为倒计时。

以上是耐电压测试仪的结构组成部分。随着电子技术和单片电脑技术的快速发展，程序控制耐压试验仪近年来也发展迅速。程序控制耐压仪与传统耐压仪的主要区别在于升压部分。程序控制耐压仪的高压升压不是通过市政电力调节，而是通过单台计算机控制50或60Hz的正弦波信号，然后通过功率放大电路，输出电压值也由单台计算机控制，其他原理与传统耐压仪没有太大区别。
