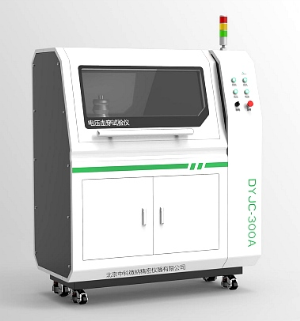

耐电压测试仪的模块设计

耐电压测试仪的模块设计：

耐电压测试所需的监测参数为：变压器输出的高压值和试验电路的泄漏电流值。试验系统中使用的升压变压器二次绕组为0~5000V和0~5V。当变压器二次绕组的高压输出从0V变为5000V时，变压器二次绕组的低压输出从0V变为5V，两次输出之间存在良好的线性关系。试验开始时，变压器二次绕组低压侧输出的电压通过隔离变压器和信号调节电路进入单片机ADCM842，单片机ADCM842中的12位ADC以每秒42万次的转换速度进行高速A/D转换。A/D转换后的数字传输计算机与计算机设定值进行比较。在输出电压达到设定电压值之前，认为实际输出试验电压满足了设定值的要求。

耐压试验系统的泄漏电流试验范围为0ma~20ma。试验开始时，被测设备的泄漏电流通过电流互感器转换，然后采样电流通过I/V转换电路转换为单片机中的电压进行相应的A/D转换和计算。在设定电压条件下，获得被测设备的泄漏电流值。与安全标准规定的泄漏电流值相比，可检查设备的耐压试验是否合格。在实际试验中，过流保护电路设计在电流互感器的二次侧。过流时，如果被测设备被击穿或被测设备绝缘缺陷，电源将迅速切断并终止试验，以保护试验系统不受损坏。
